Siete qui: catalogo · inclinometria · inclinometro SST100 Descrizione: Inclinometro ad elevata affidabilità serie SST100, per misure di posizione angolare (campi da ±5° a ±180°).

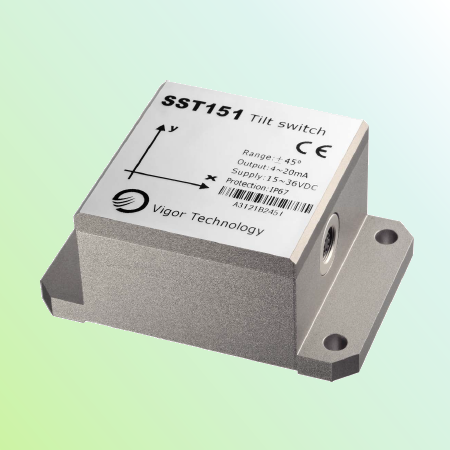

Inclinometro serie SST100

Inclinometro ad elevata affidabilità serie SST100 (campi da ±5° a ±180°)

Inclinometro Serie SST100: generalità

Basati su elementi sensibili di tipo MEMS, gli inclinometri della serie SST100, possono essere approntati secondo diverse configurazioni di misura (monoassiale e biassiale) e sono in grado di misurare inclinazioni secondo i diversi campi di misura disponibili (compresi tra ±5° e ±180°), con segnale di misura analogico (segnale in tensione o in corrente), oppure in versione digitale, secondo diversi standard di comunicazione (RS232, oppure RS485, CAN2.0, CANopen, disponibili opzionalmente).
L'inclinometro della serie SST100 è il frutto della sinergia di diverse tecnologie atte a migliorarne l'affidabilità e la stabilità, tra le quali la costruzione sigillata, uno specifico design ottimizzato del PCB, una funzionalità interna di power management, un'escuzione costruttiva in lega di alluminio microlavorata, resistente agli urti e alle vibrazioni, il cavo integrato (versione con pressacavo), resistente alla trazione fino a 30 kg.
Gli inclinometri della serie SST100 utilizzano sensori di accelerazione di tipo MEMS a "basso g", con shock fino a 2000 g. Il robusto ed affidabile inclinometro serie SST100 (MTBF pari a 17 anni), è disponibile secondo otto diversi campi di misura, con tre diverse tipologie di segnale di uscita, ed è disponibile in versione monoassiale o biassiale: l'errore di misura è inferiore a ±0,05°. Per queste sue peculiarità, per il suo ottimo rapporto prestazioni prezzo e grazie alle sue dimensioni particolarmente contenute, l'inclinometro ad elevata affidabilità serie SST100, rappresenta di fatto una soluzione ottimale per numerose circostanze applicative.
Gli inclinometri della serie SST100 possono essere alimentati con basse tensioni continue comprese tra 9 e 36 Vcc.

Inclinometro Serie SST100: caratteristiche principali

• buona accuratezza di misura (±0.05°);
• trasduttori di posizione angolare di tipo MEMS;
• disponibilità di versioni mono e biassiali;
• ampia gamma di campi di misura disponibili (da ±5° a ±180°);
• autocorrezione per gli errori di installazione;
• disponibilità di diverse tipologie di uscite, analogiche e digitali;
• "cross-axis" sensitivity: ±0,3% FS.
• ottimo rapporto prestazioni prezzo;
• MTBF: 150'000 ore;

Inclinometro Serie SST100: cenni costruttivi

Gli inclinometri ad elevata affidabilità serie SST100, sono il frutto di una tecnologia proprietaria sviluppata dal costruttore (che detiene anche diversi brevetti), che ha deciso di avvalersi di elementi sensibili sviluppati in tecnologia MEMS, in luogo ad esempio, dei più convenzionali dispositivi operanti su variazione capacitiva (tipicamente determinata da liquidi interni al sensore). Grazie alle minime dimensioni di questi dispositivi MEMS, gli inclinometri della serie SST100 possono quindi essere facilmente approntati in configurazioni idonee al riievo di parametri su più assi di misura sensibili. Queste soluzioni di misura inclinometriche, prevedono ulteriori chips interni, preposti all'elaborazione del dato offerto dagli elementi sensibili MEMS, così come per il successivo condizionamento ed amplificazione dell'informazione elaborata, per essere infine resa disponibile come uscita analogica, oppure digitale. Nonostante il costo contenuto di questi dispositivi inclinometrici, anche quando configurati per rilievi pluriassiali, gli inclinometri della serie SST100 offrono una figura di cross-sensitivity molto contenuta (tipicamente migliore di ±0,3% FS).
In sede produttiva, l'inclinometro SST100 è sottoposto a test modale sia per il contenitore che per il circuito elettronico in esso contenuto, in modo da eliminare possibil problemi di risonanza dovuta a vibrazioni: il robusto contenitore metallico (sottoposto a stringenti verifiche dimensionali), è in grado di garantire un livello di protezione ambientale pari ad IP67.

Inclinometro Serie SST100: codifica modelli e campi di misura

- campi di misura: ±5°, ±10°, ±15°, ±30°, ±45°, ±60°, ±90°, ±180°;
- modelli monoassiali: SST141, SST151, SST161;
- modelli biassiali: SST142, SST152, SST162;
- modelli con uscita in tensione (0,5÷4,5 Vcc): SST141, SST142;
- modelli con uscita in corrente (4÷20 mA): SST115, SST115;
- modelli con uscita digitale (4÷20 mA): SST161, SST162;

Inclinometro Serie SST100: caratteristiche tecniche

• assi in misura: sono disponibili configurazioni monoassiali e biassiali;
• campi di misura: da ±5° a ±180°;
• accuratezza (@ +25°C): ±0.005°;
• risoluzione: 0,01°;
• ripetibilità: ±0,02°;
• offset: ±0,02°;
• ripetibilità dell'offset: ±0,02°;
• cross axis sensitivity: ±0,3 %FS;
• tempo di warm up: 60 s;
• tempo di riposta: 0,3 s @ t 90;
• segnale di uscita in tensione (SST141, SST142): da 0,5 a 4,5 Vcc;
• impedenza (modelli SST141, SST142): 0,3 Ω (uscita); < 380 Ω (carico);
• segnale di uscita in corrente (SST151, SST152): da 4 a 20 mA;
• imepdenza (modelli SST151, SST152): 50 MΩ (uscita); < 380 Ω (carico);
• segnale di uscita digitale (SST161, SST162): RS232 (RS485, CAN, CANopen, J1939, opzionali);
• caratteristica uscita digitale: 9600 bps (selezionabile), 8 data bits，1 start bit，1 stop bit, none parity;
• alimentazione (versioni in tensione o digitale): da 9 a 36 Vcc (meno di 20 mA);
• alimentazione (versioni con uscita in corrente): da 16 a 36 Vcc (meno di 40 mA);
• campo operabile in temperatura: da -40°C a + 85°C;
• campo in temperatura di immagazzinaggio: da -40°C a + 100°C;
• coefficiente di deriva termica (campi da ±5°, ±10°, ±15°): ±0.004°/°C (da -20°C a + 65°C);
• coefficiente di deriva termica (campi da ±30°, ±45°, ±60°): ±0.005°/°C (da -20°C a + 65°C);
• coefficiente di deriva termica (campi da ±90°, ±180°): ±0.009°/°C (da -20°C a + 65°C);
• compatibilità EMC: in accordo a GBT17626;
• resistenza di isolamento: maggiore di 100 Mohms;
• MTBF: 150'000 ore;
• shock: 100 g @ 11 ms, three-axis, half-sine
• vibrazioni: 8 grms, da 20 a 2000 Hz, sine
• grado di protezione ambientale: IP67;
• contenitore: in lega di alluminio, 6061-T6;
• connessione elettrica: connettore Binder 712, 7 poli, oppure cavo con pressacavo in metallo;
• dimensioni e peso: vedasi disegno sottostante, o documentazione PDF.

Inclinometro Serie SST100: documentazione di riferimento

- inclinometro SST100 - Data Sheet (english);

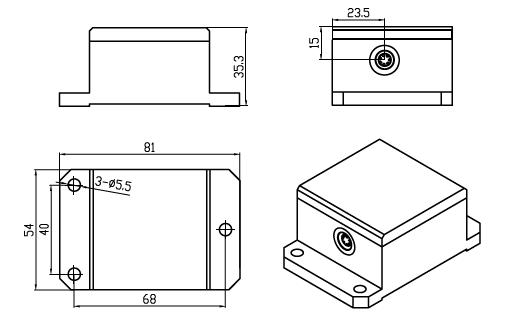

Inclinometro Serie SST100 (versione con connettore): disegno quotato

Le dimensioni indicate si intendono in mm.

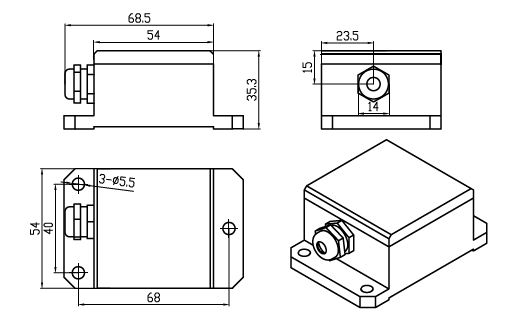

Inclinometro Serie SST100 (versione con pressacavp): disegno quotato

Le dimensioni indicate si intendono in mm.

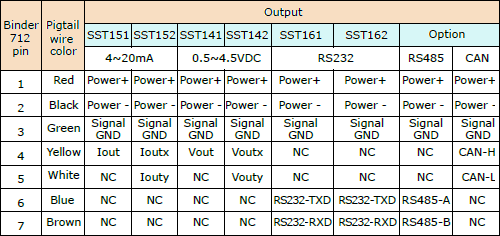

Inclinometro Serie SST100: schema connessioni

Inclinometro Serie SST100: applicazioni tipiche

Gli inclinometri della serie SST100 si sono rivelate utili, ad esempio, in relazione ad antenne, radar orientabili, torri eoliche, apparecchiature solari, tralicci alta tensone e strutture per telecomunicazioni, in ambito automobilistico e medicale, in contesti di automazione industriale, nell'ingegneria civile, nel monitoraggio di frane, nei trasporti, e più in generale, nell'ingegneria meccanica, etc.
