Siete qui: catalogo ·inclinometria ·inclinometro SSM25385-01Descrizione: Inclinometro per monitoraggio turbine eoliche serie SSM25385-01, per controllo inclinazione ed assestamento della torre (campo da ±5°, ±10° opzionale).

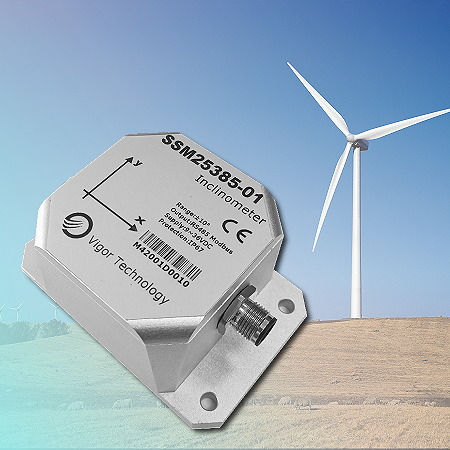

Inclinometro per monitoraggio turbine eoliche serie SSM25385-01 (campo da ±5°, ±10° opzionale)
Inclinometro Serie SSM25385-01: generalità
Basati su elementi sensibili di tipo MEMS, gli inclinometri della serie SSM25385-01, specificatamente sviluppati per il monitoraggio dell'inclinazione e dell'assestamento di torri eoliche, sono disponibili
in versione biassiale e sono in grado di misurare inclinazioni nel campo di misura compreso tra ±5° (opzionalmente è disponibile il campo da ±10°). Il segnale di misura è disponibile unicamente in
versione digitale, secondo standard di comunicazione RS485.
L'inclinometro della serie SSM25385-01 è il frutto della sinergia di diverse tecnologie atte a migliorarne l'affidabilità e la stabilità, tra le quali la costruzione sigillata, uno specifico
design ottimizzato del PCB, una funzionalità interna di power management, un'escuzione costruttiva in lega di alluminio microlavorata, resistente agli urti e alle vibrazioni.
Gli inclinometri della serie SSM25385-01 utilizzano sensori di accelerazione di tipo MEMS a "basso g", con shock fino a 2000 g.
Il robusto ed affidabile inclinometro serie SSM25385-01, è stato concepito, in modo specifico, per consentire monitoraggi di lungo termine (MTBF pari a 10 anni), pur potendo sottostare a
condizioni ambientali esterne (IP67, operabile tra -20 e + 85°C), garantendo limitate derive termiche (offset: ±0,0006°/°C, da -20°C a + 60°C), ed una elevata accuratezza di misura (±0,005°).
Per queste sue peculiarità, per il suo ottimo rapporto prestazioni prezzo e grazie alle sue dimensioni particolarmente contenute, l'inclinometro per monitoraggio turbine eoliche serie SSM25385-01,
rappresenta la soluzione ottimale per il monitoraggio in continuo dell'inclinazione della torre eolica e dell'assetto del suo basamento.
Gli inclinometri della serie SSM25385-01 possono essere alimentati con basse tensioni continue comprese tra 9 e 36 Vcc.
Inclinometro Serie SSM25385-01: caratteristiche principali
elevata accuratezza di misura (±0,005°);
trasduttori di posizione angolare di tipo MEMS;
specifico per monitoraggio torri eoliche;
uscita digitale RS485 Modbus;
"cross-axis" sensitivity: ±0,05 %FS;
ottimo rapporto prestazioni prezzo;
MTBF: 10 anni;
Inclinometro Serie SSM25385-01: cenni costruttivi
Gli inclinometri per monitoraggio turbine eoliche serie SSM25385-01, sono il frutto di una tecnologia proprietaria sviluppata dal costruttore (che detiene anche diversi brevetti),
che ha deciso di avvalersi di elementi sensibili sviluppati in tecnologia MEMS, in luogo ad esempio, dei più convenzionali dispositivi operanti su variazione
capacitiva (tipicamente determinata da liquidi interni al sensore). Grazie alle minime dimensioni di questi dispositivi MEMS, gli inclinometri della serie SSM25385-01
possono quindi essere facilmente approntati in configurazioni idonee al riievo di parametri su più assi di misura sensibili.
Queste soluzioni di misura inclinometriche, prevedono ulteriori chips interni, preposti all'elaborazione del dato offerto dagli elementi sensibili MEMS,
così come per il successivo condizionamento ed amplificazione dell'informazione elaborata, per essere infine resa disponibile come uscita digitale.
Nonostante il costo contenuto di questi dispositivi inclinometrici, anche quando configurati per rilievi pluriassiali, gli inclinometri della serie SSM25385-01 offrono
una figura di cross-sensitivity molto contenuta (tipicamente migliore di ±0,05 %FS).
In sede produttiva, l'inclinometro SSM25385-01 è sottoposto a test modale sia per il contenitore che per il circuito elettronico in esso contenuto, in modo da eliminare
possibil problemi di risonanza dovuta a vibrazioni: il robusto contenitore metallico (sottoposto a stringenti verifiche dimensionali), è in grado di garantire un livello
di protezione ambientale pari ad IP67.
Inclinometro Serie SSM25385-01: codifica modelli e campi di misura
Inclinometro Serie SSM25385-01: schema connessioni
Inclinometro Serie SSM25385-01: applicazioni tipiche
L'inclinometro serie SSM25385-01 è stato specificatamente sviluppato per il monitoraggio dello stato di salute delle torri di turbine eoliche, siano esse
onshore che offshore, ed in tal senso, migliori informazioni relative a questo tipo di applicazione (inclusive di ulteriori rilievi operati sempre su strutture
per produzione eolica), possono essere ottenute visitando la sezione specifica "Case Application".
Siete qui: catalogo · inclinometria · inclinometro SSM25385-01 Descrizione: Inclinometro per monitoraggio turbine eoliche serie SSM25385-01, per controllo inclinazione ed assestamento della torre (campo da ±5°, ±10° opzionale).
Inclinometro serie SSM25385-01
Inclinometro per monitoraggio turbine eoliche serie SSM25385-01
(campo da ±5°, ±10° opzionale)
Inclinometro Serie SSM25385-01: generalità
Basati su elementi sensibili di tipo MEMS, gli inclinometri della serie SSM25385-01, specificatamente sviluppati per il monitoraggio dell'inclinazione e dell'assestamento di torri eoliche, sono disponibili
in versione biassiale e sono in grado di misurare inclinazioni nel campo di misura compreso tra ±5° (opzionalmente è disponibile il campo da ±10°).
Il segnale di misura è disponibile unicamente in versione digitale, secondo standard di comunicazione RS485.
L'inclinometro della serie SSM25385-01 è il frutto della sinergia di diverse tecnologie atte a migliorarne l'affidabilità e la stabilità, tra le quali la costruzione sigillata, uno specifico design ottimizzato del PCB, una funzionalità interna di power management, un'escuzione costruttiva in lega di alluminio microlavorata, resistente agli urti e alle vibrazioni.
Gli inclinometri della serie SSM25385-01 utilizzano sensori di accelerazione di tipo MEMS a "basso g", con shock fino a 2000 g. Il robusto ed affidabile inclinometro serie SSM25385-01, è stato concepito, in modo specifico, per consentire monitoraggi di lungo termine (MTBF pari a 10 anni), pur potendo sottostare a condizioni ambientali esterne (IP67, operabile tra -20 e + 85°C), garantendo limitate derive termiche (offset: ±0,0006°/°C, da -20°C a + 60°C), ed una elevata accuratezza di misura (±0,005°). Per queste sue peculiarità, per il suo ottimo rapporto prestazioni prezzo e grazie alle sue dimensioni particolarmente contenute, l'inclinometro per monitoraggio turbine eoliche serie SSM25385-01, rappresenta la soluzione ottimale per il monitoraggio in continuo dell'inclinazione della torre eolica e dell'assetto del suo basamento.
Gli inclinometri della serie SSM25385-01 possono essere alimentati con basse tensioni continue comprese tra 9 e 36 Vcc.
Inclinometro Serie SSM25385-01: caratteristiche principali
Inclinometro Serie SSM25385-01: cenni costruttivi
Gli inclinometri per monitoraggio turbine eoliche serie SSM25385-01, sono il frutto di una tecnologia proprietaria sviluppata dal costruttore (che detiene anche diversi brevetti),
che ha deciso di avvalersi di elementi sensibili sviluppati in tecnologia MEMS, in luogo ad esempio, dei più convenzionali dispositivi operanti su variazione
capacitiva (tipicamente determinata da liquidi interni al sensore). Grazie alle minime dimensioni di questi dispositivi MEMS, gli inclinometri della serie SSM25385-01
possono quindi essere facilmente approntati in configurazioni idonee al riievo di parametri su più assi di misura sensibili.
Queste soluzioni di misura inclinometriche, prevedono ulteriori chips interni, preposti all'elaborazione del dato offerto dagli elementi sensibili MEMS,
così come per il successivo condizionamento ed amplificazione dell'informazione elaborata, per essere infine resa disponibile come uscita digitale.
Nonostante il costo contenuto di questi dispositivi inclinometrici, anche quando configurati per rilievi pluriassiali, gli inclinometri della serie SSM25385-01 offrono
una figura di cross-sensitivity molto contenuta (tipicamente migliore di ±0,05 %FS).
In sede produttiva, l'inclinometro SSM25385-01 è sottoposto a test modale sia per il contenitore che per il circuito elettronico in esso contenuto, in modo da eliminare possibil problemi di risonanza dovuta a vibrazioni: il robusto contenitore metallico (sottoposto a stringenti verifiche dimensionali), è in grado di garantire un livello di protezione ambientale pari ad IP67.
Inclinometro Serie SSM25385-01: codifica modelli e campi di misura
- campi di misura: ±5° (±10° disponibile opzionalmente);
- modello: SSM25385-01;
Inclinometro Serie SSM25385-01: caratteristiche tecniche
Inclinometro Serie SSM25385-01: documentazione di riferimento

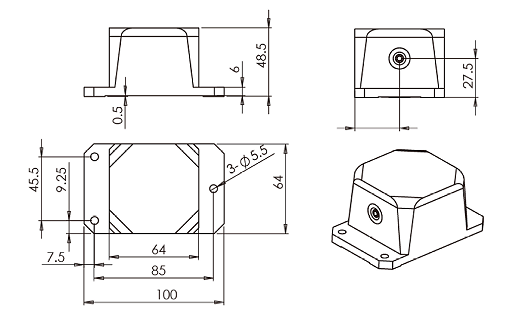

Inclinometro Serie SSM25385-01: disegno quotato
Le dimensioni indicate si intendono in mm.
Inclinometro Serie SSM25385-01: schema connessioni
Inclinometro Serie SSM25385-01: applicazioni tipiche
L'inclinometro serie SSM25385-01 è stato specificatamente sviluppato per il monitoraggio dello stato di salute delle torri di turbine eoliche, siano esse onshore che offshore, ed in tal senso, migliori informazioni relative a questo tipo di applicazione (inclusive di ulteriori rilievi operati sempre su strutture per produzione eolica), possono essere ottenute visitando la sezione specifica "Case Application".
