Trasduttore di deformazione ST500, per misure di strain su strutture e costruzioni (campo da 0 a 500 µm/m).
Trasduttore di deformazione ST500: generalità
I trasduttori di deformazione modello ST500 sono dei dispositivi meccanici basati su strain gauges (estensimetri), pensati per il rilievo delle forze di deformazione,
(strain, stress, etc.), da realizzarsi tipicamente in condizioni di limitato spazio di installazione.
Il trasduttore di deformazione modello ST500 è disponibile con solo campo di misura (500 µm/m), e si avvale di una configurazione di strain gauges disposti a ponte di Weathstone
intero (1000 ohms). I trasduttori di deformazione modello ST500 sono interamente realizzati in acciaio, inoltre sono
caratterizzati da dimensioni decisamente contenute, e pertanto risultano particolarmente idonei in ambiti di edilizia e costruzioni,
ad esempio per il monitoraggio di strutture, gru, etc.
Ogni trasduttore di deformazione è fornito con slip di calibrazione di fabbrica, tracciabile agli standard nazionali metrologici del costruttore.
Trasduttore di deformazione ST500: caratteristiche principali
dimensioni contenute;
IP rating: IP65;
trasduttori termocompensati;
campo di misura disponibile: da 0 a 500 µm/m;
costruzione corpo sensore senza saldature, lavorato da barra piena;
trasduttore fornito completo di slip di calibrazione;
Trasduttore di deformazione ST500: cenni costruttivi
La struttura metallica a corpo unico del trasduttore di deformazione ST500 ST500, viene ottenuta per lavorazione meccanica da barra metallica piena, onde evitare strutture sensorie
assemblate o saldate, che peggiorerebbero la prestazione finale del trasduttore stsso (sia in termini di accuratezza complessiva, ma soprattutto sotto forma di
errore di isteresi). Tipicamente questa struttura metallica ospite viene sagomata in modo particolare rispetto al tipo di sollecitazione meccanica per cui la stessa
viene finalizzata,
in modo da poter rilevare e "concentrare" gli effetti del fenomeno applicato, in zone specifiche della struttura stessa.
In queste stesse zone, vengono deposte ed incollate delle resistenze estensimetriche (strain gauges), che hanno la prerogativa di modificare il loro valore
ohmico, in funzione della sollecitazione meccanica alla quale sono stati sottoposti: questi estensimetri sono quindi elettricamente collegati a ponte di Weathstone
intero, in modo da risultare particolarmente sensibili ad ogni minima sollecitazione applicata, rispetto alla condizione di equilibrio, a riposo.
Ulteriori dispositivi passivi, garantiscono la termocompensazione del trasduttore di deformazione (correggendo le derive termiche degli estensimetri) ed il bilanciamento a zero
della configurazione di estensimetri (riduzione della figura di offset), in modo che il segnale di trasduzione, a riposo, coincida (per quanto possibile),
con lo zero elettrico.
Tipicamente, la configurazione di estensimetri viene poi protetta con strati protettivi in elastomero (o altri materiali plastici) e/o con gusci metallici esterni
protettivi.
I trasduttori di forza di questa serie non sono amplificati, si comportano quindi come dispositivi passivi puramente raziometrici, e per tale ragione il loro segnale
di uscita viene tipicamente definito come mV/V, ovvero mV di segnale per Volt di alimentazione: esemplificando e considerando un trasduttore di deeformazione con segnale di
uscita pari a 2 mV/V, alimentata a 10 Vcc, si intende che lo span del segnale offerto, è pari a 2 mV x 10 Vcc => 20 mV di segnale.
Trasduttore di deformazione ST500: codifica modelli e campi di misura
Il trasduttore di deformazione (strain sensor) modello ST500, è disponibile unicamente con campo di misura da 0 a 500 µm/m.
Trasduttore di deformazione ST500: caratteristiche tecniche
campo di misura: da 0 a 500 µm/m;
massimo carico operativo: 750 µm/m;
carico di rottura: 1500 µm/m;
sensibilità nominale: 1,5 ± 0.15 mV/V ;
tensione di eccitazione: da 2 a 15 Vcc;
errore di non linearità: 0,5% FS;
errore di reversibilità: 0,5% FS;
bilanciamento di zero: 5% FS;
campo in temperatura compensato: da -15°C a +70°C;
campo in temperatura operativo: da -20°C a +70°C;
effetti in temperatura sullo zero: 0,01 FS/°C;
effetti in temperatura sullo span 0,02 lettura/°C;
impedenza del ponte (nominale): maggiore di 1000 ohms (ingresso): 1000 ± 10 ohms (uscita);
resistenza di isolamento: maggiore di 5'000 Mohms
connessione elettrica: cavo 4 conduttori 28AWG, lunghezza 6 o 12 metri (da specificarsi in sede d'ordine);
IP rating: IP65;
coppia di serraggio: 16 Nm (8 Nm almeno).
Trasduttore di deformazione ST500: documentazione di riferimento
Trasduttore di deformazione ST500: disegno quotato
Le dimensioni indicate si intendono in mm [inch].
Trasduttore di deformazione ST500: schema connessioni
Trasduttore di deformazione ST500: applicazioni tipiche
I trasduttori di deformazione (strain sensor) modello ST500 si sono rivelati particolarmente utili in campi applicativi riferibili ai settori dell'edilizia e delle costruzioni,
ad esempio per il monitoraggio di strutture, gru, etc.
Note:
(1) - Ogni trasduttore descritto attraverso la presente pagina web, viene accompagnato (senza costi aggiuntivi), da un certificato di calibrazione emesso dal costruttore, che fa uso di standard di
riferimento, la cui accuratezza è riconducibile al National Institute of Standards and Technology (NIST - USA) e/o allo Sri Lanka
Standards Institution (SLSI).
Se non diversamente indicato, il trasduttore viene calibrato in accordo alle ANSI/NCL Z540-1, con un rapporto di accuratezza non inferiore a 4:1, rispetto al test in verifica.
Siete qui: catalogo · forza e peso· trasduttore di deformazione ST500 Descrizione: trasduttore di deformazione ST500, idonea per misure di forza di compressione (campo da 0 a 500 µm/m).
Trasduttore di Deformazione
(strain) ST500

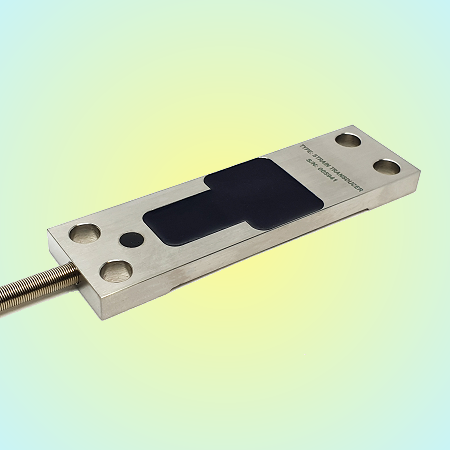

Trasduttore di deformazione ST500, per misure di strain
su strutture e costruzioni (campo da 0 a 500 µm/m).
Trasduttore di deformazione ST500: generalità
I trasduttori di deformazione modello ST500 sono dei dispositivi meccanici basati su strain gauges (estensimetri), pensati per il rilievo delle forze di deformazione, (strain, stress, etc.), da realizzarsi tipicamente in condizioni di limitato spazio di installazione.
Il trasduttore di deformazione modello ST500 è disponibile con solo campo di misura (500 µm/m), e si avvale di una configurazione di strain gauges disposti a ponte di Weathstone intero (1000 ohms).
I trasduttori di deformazione modello ST500 sono interamente realizzati in acciaio, inoltre sono caratterizzati da dimensioni decisamente contenute, e pertanto risultano particolarmente idonei in ambiti di edilizia e costruzioni, ad esempio per il monitoraggio di strutture, gru, etc.
Ogni trasduttore di deformazione è fornito con slip di calibrazione di fabbrica, tracciabile agli standard nazionali metrologici del costruttore.
Trasduttore di deformazione ST500: caratteristiche principali
Trasduttore di deformazione ST500: cenni costruttivi
La struttura metallica a corpo unico del trasduttore di deformazione ST500 ST500, viene ottenuta per lavorazione meccanica da barra metallica piena, onde evitare strutture sensorie assemblate o saldate, che peggiorerebbero la prestazione finale del trasduttore stsso (sia in termini di accuratezza complessiva, ma soprattutto sotto forma di errore di isteresi). Tipicamente questa struttura metallica ospite viene sagomata in modo particolare rispetto al tipo di sollecitazione meccanica per cui la stessa viene finalizzata,
in modo da poter rilevare e "concentrare" gli effetti del fenomeno applicato, in zone specifiche della struttura stessa.
In queste stesse zone, vengono deposte ed incollate delle resistenze estensimetriche (strain gauges), che hanno la prerogativa di modificare il loro valore ohmico, in funzione della sollecitazione meccanica alla quale sono stati sottoposti: questi estensimetri sono quindi elettricamente collegati a ponte di Weathstone intero, in modo da risultare particolarmente sensibili ad ogni minima sollecitazione applicata, rispetto alla condizione di equilibrio, a riposo.
Ulteriori dispositivi passivi, garantiscono la termocompensazione del trasduttore di deformazione (correggendo le derive termiche degli estensimetri) ed il bilanciamento a zero della configurazione di estensimetri (riduzione della figura di offset), in modo che il segnale di trasduzione, a riposo, coincida (per quanto possibile), con lo zero elettrico.
Tipicamente, la configurazione di estensimetri viene poi protetta con strati protettivi in elastomero (o altri materiali plastici) e/o con gusci metallici esterni protettivi.
I trasduttori di forza di questa serie non sono amplificati, si comportano quindi come dispositivi passivi puramente raziometrici, e per tale ragione il loro segnale di uscita viene tipicamente definito come mV/V, ovvero mV di segnale per Volt di alimentazione: esemplificando e considerando un trasduttore di deeformazione con segnale di uscita pari a 2 mV/V, alimentata a 10 Vcc, si intende che lo span del segnale offerto, è pari a 2 mV x 10 Vcc => 20 mV di segnale.
Trasduttore di deformazione ST500: codifica modelli e campi di misura
Il trasduttore di deformazione (strain sensor) modello ST500, è disponibile unicamente con campo di misura da 0 a 500 µm/m.
Trasduttore di deformazione ST500: caratteristiche tecniche
Trasduttore di deformazione ST500: documentazione di riferimento

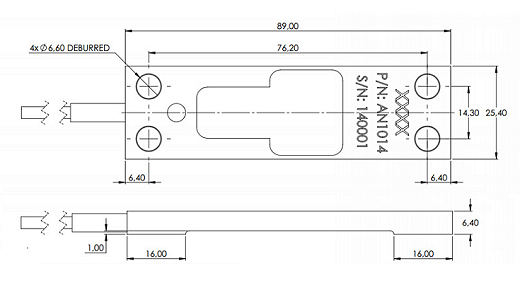

Trasduttore di deformazione ST500: disegno quotato
Le dimensioni indicate si intendono in mm [inch].
Trasduttore di deformazione ST500: schema connessioni
Trasduttore di deformazione ST500: applicazioni tipiche
I trasduttori di deformazione (strain sensor) modello ST500 si sono rivelati particolarmente utili in campi applicativi riferibili ai settori dell'edilizia e delle costruzioni, ad esempio per il monitoraggio di strutture, gru, etc.
Note:
(1) - Ogni trasduttore descritto attraverso la presente pagina web, viene accompagnato (senza costi aggiuntivi), da un certificato di calibrazione emesso dal costruttore, che fa uso di standard di riferimento, la cui accuratezza è riconducibile al National Institute of Standards and Technology (NIST - USA) e/o allo Sri Lanka Standards Institution (SLSI).
Se non diversamente indicato, il trasduttore viene calibrato in accordo alle ANSI/NCL Z540-1, con un rapporto di accuratezza non inferiore a 4:1, rispetto al test in verifica.
