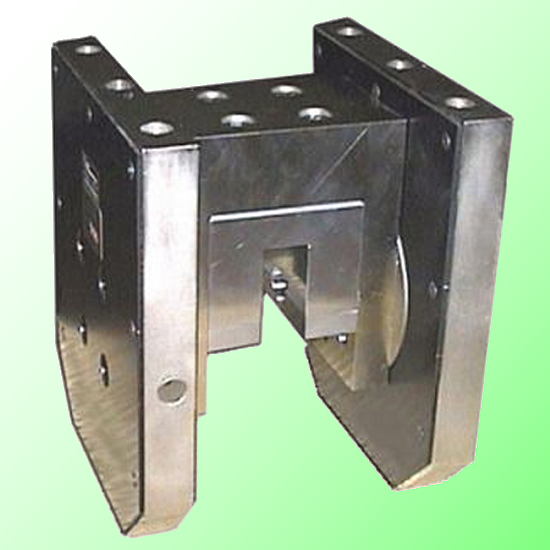

Sistema torsiometrico per la misura di coppia di trascinamento (o coppia resistente) di cuscinetti (campi di misura da 100 a 500 inlb; da 11,3 a 56,5 Nm).
Sistema Torsiometrico Serie 01173: generalità
Il sistema torsiometrico statico della serie 01173, è stato concepito per il rilievo della coppia di trascinamento (o coppia
resistente) di cuscinetti meccanici. Il sistema torsiometrico si basa su una struttura meccanica specializzata, debitamente popolata
da strain gauges (estensimetri), posizionati nelle zone sottoposte a sollecitazioni riconducibili al fenomeno osservato, disposti
in una configurazione di misura a ponte di Weathstone intero.
Tipicamente questi sistemi torsiometrici si prestano quindi per il monitoraggio qualitativo delle prestazioni offerte da cuscinetti
meccanici, in relazione all'accertamento della coppia resistente (o coppia di trascinamento), da questi offerti durante l'applicazione di
carichi radiali piuttosto elevati. Tra le diverse tipologie di cuscinetti per i quali questo tipo di accertamento può risultare particolarmente
importante, si segnalano i cuscinetti a rulli, i cuscinetti a sfere e le bronzine (cuscinetto a strisciamento), dispositivi ampiamente utilizzati
ad esempio, nelle industrie automobilistica ed aerospaziale.
Questo sistema torsiometrico, può essere fornito anche come combinazione duale di celle di misura, in modo da aumentarne la capacità di carico
radiale, pur potendo discriminare valori di coppia molto contenuti.
Il sistema torsiometrico serie 01173 è disponibile con campi di misura compresi tra 100 e 500 inlbs (11,3 e 56,5 Nm), ma con il
costruttore è possibile prendere in considerazione diversi campi di misura, così come diverse configurazioni del sistema torsiometrico
(es. a doppia cella di misura "tandem"), equipaggiabile con diversi dispositivi di fissaggio.
Quando fornito congiuntamente a dispositivi di misura o con visualizzatori offerti sempre dallo stesso costruttore del torsiometro (Hitec), è possibile richiedere il
trasduttore di coppia completato dalla funzione di autoidentificazione, grazie alla quale i dati di calibrazione, univoci, del singolo torsiometro, vengono immagazzinati
su un modulo di memoria E2prom, e resi disponibili per automatica "scalizzazione" e calibrazione dello strumento di volta in volta collegato al trasduttore di coppia
(per maggiori informazioni riferirsi al relativo articolo tecnico su opzione AutoID).
Sistema Torsiometrico Serie 01173: caratteristiche principali
buona accuratezza di misura;
trasduttori di coppia termocompensati;
possibilità di opzione AutoID per autoidentificazione;
possibilità di campi di misura "custom";
costruzione corpo sensore senza saldature, lavorato da corpo pieno;
torsiometro fornito completo di certificato di calibrazione A2LA(1), senza costi aggiuntivi.
Sistema Torsiometrico Serie 01173: cenni costruttivi
La struttura metallica a corpo unico del sistema torsiometrico 01173, viene ottenuta per lavorazione meccanica da corpo metallica pieno, onde evitare strutture
sensorie assemblate o saldate, che peggiorerebbero la prestazione finale del trasduttore di coppia (sia in termini di accuratezza complessiva, ma soprattutto sotto forma
di errore di isteresi). Tipicamente questa struttura metallica ospite viene sagomata in modo particolare rispetto al tipo di sollecitazione meccanica per cui la stessa
viene finalizzata,
in modo da poter rilevare e "concentrare" gli effetti del fenomeno applicato, in zone specifiche della struttura stessa. In queste stesse zone, vengono deposte ed
incollate delle resistenze estensimetriche (strain gauges), che hanno la prerogativa di modificare il loro valore ohmico, in funzione della sollecitazione
meccanica alla quale sono stati sottoposti: questi estensimetri sono quindi elettricamente collegati a ponte di Weathstone intero, in modo da risultare
particolarmente sensibili ad ogni minima sollecitazione applicata, rispetto alla condizione di equilibrio, a riposo.
Ulteriori dispositivi passivi, garantiscono la termocompensazione del torsiometro (correggendo le derive termiche degli estensimetri) ed il bilanciamento a zero
della configurazione di estensimetri (riduzione della figura di offset), in modo che il segnale di trasduzione, a riposo, coincida (per quanto possibile),
con lo zero elettrico.
Tipicamente, la configurazione di estensimetri viene poi protetta con strati protettivi in elastomero (o altri materiali plastici) e/o con gusci metallici esterni
protettivi.
I trasduttori di coppia di questa serie non sono amplificati, si comportano quindi come dispositivi passivi puramente raziometrici, e per tale ragione il loro segnale
di uscita viene tipicamente definito come mV/V, ovvero mV di segnale per Volt di alimentazione: esemplificando e considerando un trasduttore di coppia con segnale di
uscita pari a 2 mV/V, alimentato a 10 Vcc, si intende che lo span del segnale offerto, è pari a 2 mV x 10 Vcc => 20 mV di segnale (±20 mV per dispositivi
bidirezionali, quali appunto il torsiometro, utilizzabile sia per sollecitazione oraria che antioraria).
Sistema Torsiometrico Serie 01173: codifica modelli e campi di misura
Questo prodotto può essere ottimizzato sulle effettive necessità di misura del committente, concordando preventivamente con il costruttore la versione de prodotto, il
suo campo di misura, i necessari accessori di fissaggio, etc.: in ogni caso, le versioni standard del sistema torsiometrico serie 01173, prevedono campi di misura
tra 100 e 500 inlbs (da 11,3 a 56,5 Nm).
Sistema Torsiometrico Serie 01173: caratteristiche tecniche
buona accuratezza di misura;
campi di misura: da 100 a 500 inlb (da 11,3 a 56,5 Nm);
sovraccarico di spinta (thrust) massimo applicabile: da 1500 a 10000 lbs;
segnale di uscita: 1,5 mV/V, nominale;
non linearità: 0,25% FS (espressa come massima deviazione (2));
isteresi: 0,25% FS (espressa come massima deviazione (2));
campo di temperatura compensato: da 70°F a + 170°F (da 21°C a +77°C);
campo di temperatura operativo: da -65°F a + 250°F (da -54°C a +121°C);
massima tensione di alimentazione: 20 Vcc;
esecuzione (materiale): lega di acciaio (alloy steel);
rateo molla torsiometrica (Mz): 250 inlb/rad x 10-3;
connessione elettrica: cavo non scheramto con quattro conduttori liberi (lunghezza 6 ft);
dimensioni: vedasi disegno sottostante, o documentazione PDF.
Sistema Torsiometrico Serie 01173: documentazione di riferimento

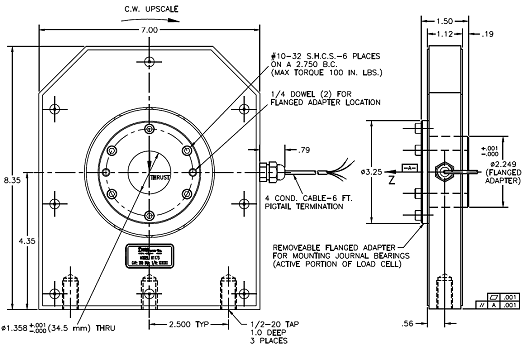

Sistema Torsiometrico Serie 01173: disegno quotato
Le dimensioni indicate si intendono in inches.
Note:
(1) - Ogni trasduttore di coppia è fornito completo di certificati di taratura redatti direttamente dal costruttore (SDI), con riferibilità NIST
(National Institute of Standard Technologies - USA), e comunque in accordo alle normative di riferimento ISO/IEC 17025:2005 ed ANSI/NCSL Z540-1-1994. Si segnala inoltre che il laboratorio interno ad SDI è
accreditato A2LA, organismo che persegue il mutuo riconoscimento delle certificazioni emesse, insieme ai firmatari degli ulteriori accordi internazionali
quali ad esempio APLAC, IAAC, e ILAC MRA (International Laboratory Accreditation Cooperation). Conferme circa la sottoscrizione dell’accordo MRA (Mutual
Recognition Agreement di ILAC) da parte di A2LA, possono essere ottenute tramite il seguente hyperlink:
http://www.a2la.org/recognition/cooplabs.cfm, mentre per quanto riguarda il nostro ente di riferimento
Accredia (Ex SIT - Servizio di Taratura in Italia), parte del circuito Europeo EA
(European Accreditation, che a sua volta persegue l'accordo multilaterale EA MLA), consigliamo di prendere completa ed attenta
visione del seguente hyperlink: https://www.accredia.it/chi-siamo/rete-internazionale/.
Per quanto indicato, le certificazioni A2LA prodotte da SDI (a corredo di ogni trasduttore di coppia fornito), sono ritenute equipollienti alle certificazioni
emesse con titolo Accredia: poiché gli hyperlinks descritti possono essere fatti oggetto di spostamenti e/o aggiornamenti, in caso di ogni possibile dubbio,
Vi invitiamo a contattare direttamente l'organismo Accredia onde verificare l'effettiva consistenza e rispondenza di quanto sopra indicato.
(2) - Gli errori statici del torsiometro sono espressi come deviazione massima tra la retta reale e quella ideale e quindi il dato è privo di segno; altri costruttori esprimono queste figure di errore come
comprese tra una banda di valori, tipicamente definita tra ±½ della massima deviazione, quali ad esempio la notazione BSL (Best Straight Line - Line of Best Fit), per la quale tipicamente l'errore è invece
definito in una banda di errore (±0,0x %FS). Per maggiori delucidazioni, è possibile prendere visione circa le terminologie utilizzate dal costruttore, per esprimere le caratteristiche di errore riferite ai propri
trasduttori di coppia (Transducer Definitions).
