Siete qui: catalogo ·temperatura·termocamera s_XE-31Descrizione: termocamera IR digitale portatile serie s_XE-31, per misure ed analisi termografiche (campo di lettura da -20°C a +450°C), robusta, versatile, accurata.
Termocamera digitali portatile per misura e rilievo di temperature, con campo di misura da -20°C a 450°C

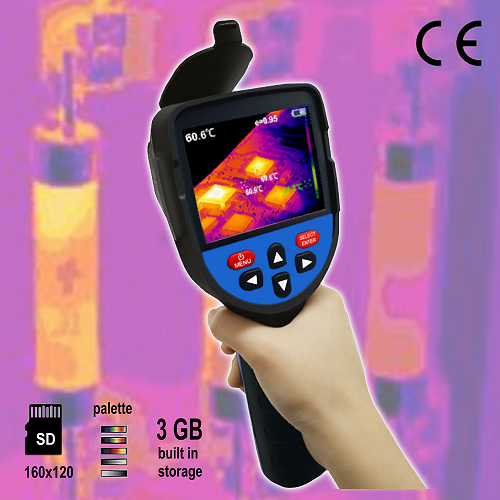

Termocamera IR Serie s_XE-31: generalità
La termocamera digitale palmare serie s_XE-31, consente semplici e veloci rilievi della temperatura emessa da oggetti e superfici, proponendosi come valido strumento di misura e mappatura
termica applicabili ad innumerevoli situazioni applicative, che spaziano dalla ricerca e sviluppo, alle verifiche ispettive, alla ricerca di perdite e guasti, in numerosi segmenti di mercato quali
la produzione e il trasporto di energia, nell'automotive, nell'ambito petrolchimico, nell'industria dell'acciaio, nel medicale ed in generale, in ambito industriale.
La termocamera s_XE-31 é autonoma da fonti di alimentazione (dispone infatti di batteria NiMh interna, ricaricabile, con autonomia pari a circa 2, 3 ore), é dotata di un involucro

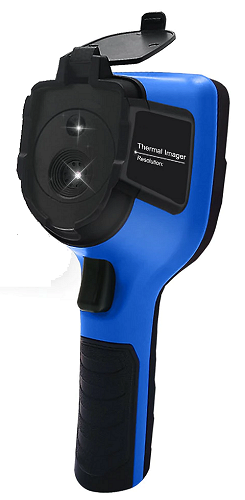

compatto e robusto realizzato in plastica, ed è equipaggiata sia di sensore termico infrarosso, che di camera per la luce visibile, grazie alle quali poter offrire sia una chiara indicazione dei
valori rilevati su un ampio display LCD, che di eventuale "overlapping" con l'analoga immagine rilevata con luce visibile (sovrapposzione selezionabile tra 0, 25, 50, 75 e 100%).
La termocamera serie s_XE-31, offre una buona accuratezza di misura (il peggiore tra ±2 ℃ (±3,6 ℉), oppure ±2% della lettura), e consente all'utente di selezionare l'unità ingegneristica
di misura (°C o °F). Le immagini ricavate dalla termocamera, possono essere immagazzinate internamente (3 GB), e successivamente possono essere scaricate su PC.
Termocamera IR Serie s_XE-31: caratteristiche principali
risoluzione infrarossa: 160 x 120;
buona accuratezza di misura;
utilizzo semplice ed intuitivo;

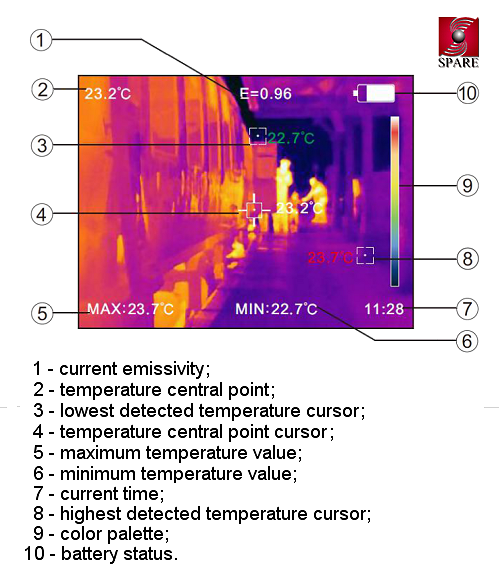

rappresentazione con cursori su schermo (3,5" TFT LCD), di temperature massima, minima e centrale;
immagine visualizzabile con falsi colori, secondo cinque diverse palette;
numerose funzionalità programmabili disponibili;
lingue impostabili dall'utente tra inglese, italiano, tedesco e cinese;
diverse unità di misura selezionabili: °C e °F;
disponibilità di porta tipo C;
possibilità di utilizzo fisso con tripode;
termocamera compatta, portatile, autonoma da sorgenti di alimentazione (da 2 a 3 ore circa);
robusto e leggero contenitore realizzato in plastica.
Termocamera IR Serie s_XE-31: cenni costruttivi
La termografia consente di visualizzare il calore irradiato da un oggetto o da una superfcie. Le termocamere registrano i diversi livelli di temperatura degli oggetti e delle superfici rappresentati nell'inquadratura,
assegnando a ciascuna temperatura una specifica sfumatura di colore (secondo palette cromatiche disponibili), consentendo pertanto di meglio visualizzare ed apprezzare i diversi livelli e le zone di calore irradiato
dagli oggetti e dalle superficie inquadrate, ottenendo di fatto, una mappatura termica.
La radiazione infrarossa è invisibile ad occhio nudo, ma può essere percepita ed avvertita come calore irradiato quando l'intensità risulti sufficientemente elevata. Tutti gli oggetti emettono una forma di radiazione infrarossa
ed è uno dei modi in cui il calore viene trasferito tra gli oggetti e l'ambiente ad esempio: più un oggetto è caldo, maggiore è la radiazione infrarossa che produce.
Le termocamere possono rilevare questa radiazione e convertirla in un'immagine apprezzabile anche dall'occhio umano.
Il rilievo delle temperature viene effettuato dalle termocamere IR, che possono quindi riconoscere e "catturare" i diversi livello di radiazione infrarossa emessa, mediante un micribolometro a matrice piana.
I microbolometri sono dei dispositivi di misurazione in grado di rilevare la radiazione infrarossa, ed in seguito, grazie al microprocessore interno alla termocamera, questi livelli di temperature vengono registrati
e agli stessi viene assegnao colore appropriato, componendo così l'immagine che viene mostrata sullo schermo della termocamera.

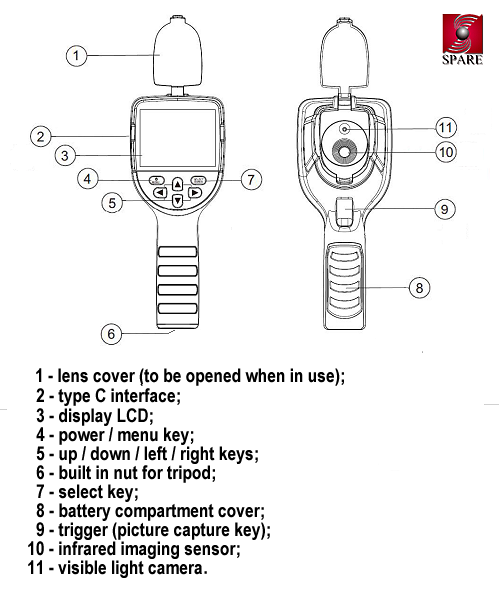

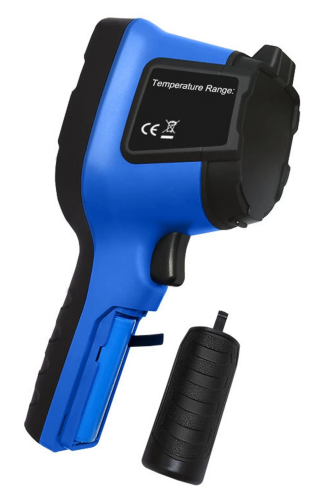

La termocameras_XE-31 è ospitata all'interno di un robusto contenitore protettivo realizzato in materiale plastico (contenente anche la batteria ricaricabile), la cui costruzione è in grado di offrire una robusta
protezione alla termocamera, mantenendo una leggerezza adeguata all'uso palmare. La base del manico, incorpora un inserto filettato per eventuale utilizzo con tripode di supporto.

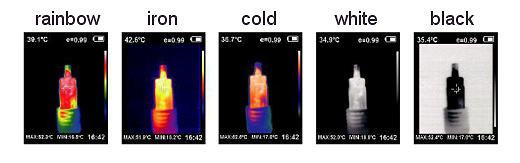

Termocamera IR Serie s_XE-31: palette di colorazione disponibili
Termocamera IR Serie s_XE-31: caratteristiche tecniche
campo di rilievo: da -20 °C a +450 °C (da -4 °F a +842 °F);
risoluzione IR: 160 x 120;
unità di misura: °C o °F, selezionabile dall’utente;
accuratezza di misura: il peggiore tra ±2 ℃ (±3,6 ℉), oppure ±2% della lettura;
display: 3,5" LCD TFT, matrice da 320 x 240 pixel, colori;
campo visivo (FOV): 33° x 33°;
modalità focus: fissa;
messa a fuoco ottimale (best focus distance) da 0,15 a 1.0 m;
copertura wavelenght: da 8 μm a 14 μm;
aggiornamento immagine termica: 9 Hz;
palette colori: rainbow, iron oxide red, cold color, black & white, white & black;
capacità di immagazzinaggio: 3 GB, disponibili internamente;

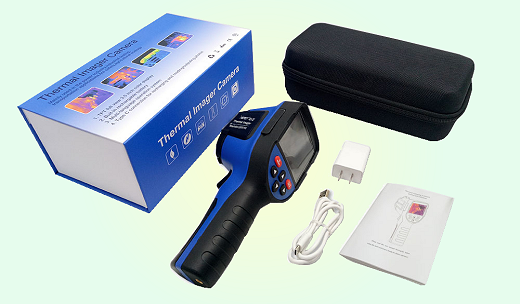

La termocamera s_XE-31; viene fornita completa di robusto astucccio richiudibile (utile sia per il trasporto sicuro,
che per la conservazione dello strumento), al cui interno sono ospitate le seguenti parti, facenti parte della dotazione di prima fornitura:
termocamera IR s_XE-31;
capacità di immagazzinaggio da 3 GB, interno alla termocamera;
cavo dati connessione tipo C;
manuale dell'utente (lingua inglese);
astuccio con chiusura zip.

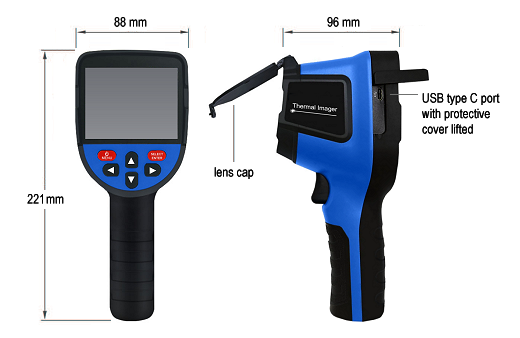

Termocamera IR Serie s_XE-31: disegno quotato
Le dimensioni indicate, approssimative, si intendono in mm.
Termocamera IR Serie s_XE-31: alcune tipiche applicazioni
Cablaggi elettrici: elettricisti e tecnici della manutenzione utilizzano termocamere per il monitoraggio di apparecchiature
malfunzionanti (es. eccessiva dissipazione termica), oppure per la verifica della qualità di collegamenti elettrici (collegamenti
caratterizzati da cattivo contatto, tipicamente tendono a sviluppare un riscaldamento ohmico localizzato). Tra gli ulteriori impieghi in
ambito elettrico e power, si segnala altresì la verifica di eventuali sbilanciamenti nei sistemi trifase. Architettura ed edilizia: grazie all'utilizzo di termocamere, è possibile visualizzare la dispersione termica e la sua
localizzazione nell'ambito di strutture abitative civili ed industriali, consentendo altresì l'accertamento e la localizzazione di eventuali
ponti termici; è possibile anche l'ispezione di impalcati in cemento e superfici pavimentate, nel rilevamento di difetti quali vuoti, delaminazioni,
infiltrazioni di acqua, etc. Meccanica industriale e di precisione: grazie all'impiego di termocamere è possibile accertare eventuali malfunzionamenti di
macchine ed organi rotanti, sovente anche durante la loro normale operatività (es. senza richiederne lo spegnimento e l'arresto), si relativamente
ad eventuali anomali accumuli localizzati di calore, eccessiva usura di parti rotanti, calore sviluppato per via di attriti ed eccessive vibrazioni, etc. Altre: le termocamere. possono rilevare perdite di gas (una superficie che presenta una perdita mostra differenze di temperatura nel punto di
perdita), possono risultare vantaggiose anche in ambito di sicurezza e sorveglianza (potendo rilevando la presenza di corpi caldi), consentono ispezioni volte
alla ricerca di anomalie su pannelli fotovoltaici, sono utili in amnito siderurgico, etc..
