Siete qui: catalogo · inclinometria · inclinometro SST400 Descrizione: Inclinometro ad elevata accuratezza serie SST400, per misure di posizione angolare (campi da ±5° a ±30°).

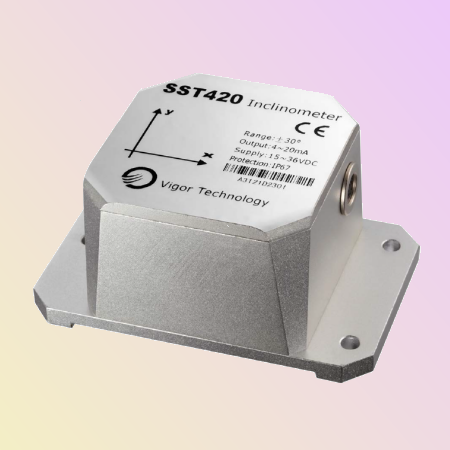

Inclinometro serie SST400

Inclinometro ad elevata accuratezza serie SST400 (campi da ±5° a ±30°)

Inclinometro Serie SST400: generalità

Basati su elementi sensibili di tipo MEMS, gli inclinometri della serie SST400, possono essere approntati secondo diverse configurazioni di misura (monoassiale e biassiale) e sono in grado di misurare inclinazioni secondo i diversi campi di misura disponibili (compresi tra ±5° e ±30°), con segnale di misura analogico (segnale in tensione o in corrente), oppure in versione digitale, secondo diversi standard di comunicazione (RS232, oppure RS485, RS422, CAN2.0, disponibili opzionalmente).
L'inclinometro della serie SST400 è il frutto della sinergia di diverse tecnologie atte a migliorarne l'accuratezza, l'affidabilità e la stabilità, tra le quali la costruzione sigillata, uno specifico design ottimizzato del PCB, una funzionalità interna di power management, un'escuzione costruttiva in lega di alluminio microlavorata, resistente agli urti e alle vibrazioni. Opzionalmente, è disponibile anche la versione con cavo integrato (versione con pressacavo).
L'accurato ed affidabile inclinometro serie SST400 (MTBF pari a 25'000 ore), è disponibile secondo quattro diversi campi di misura, con tre diverse tipologie di segnale di uscita, ed è disponibile in versione monoassiale o biassiale: l'errore di misura è inferiore a ±2" (±5", disponibile opzionalmente). Per queste sue peculiarità e grazie alle sue dimensioni particolarmente contenute, l'inclinometro ad elevata accuratezza serie SST400, rappresenta la soluzione di misura ideale per le situazioni applicative più difficoltose, ove l'accuratezza e l'affidabilità rappresentino i requisiti principali.
Tutti gli inclinometri ad elevata accuratezza della serie SST400 possono essere alimentati con basse tensioni continue comprese tra 9 e 36 Vcc.

Inclinometro Serie SST400: caratteristiche principali

• elevata accuratezza di misura (±20");
• trasduttori di posizione angolare di tipo MEMS;
• disponibilità di versioni mono e biassiali;
• ampia gamma di campi di misura disponibili (da ±5° a ±30°);
• autocorrezione per gli errori di installazione;
• disponibilità di diverse tipologie di uscite, analogiche e digitali;
• "cross-axis" sensitivity: ±0,2% FS.
• ottimo rapporto prestazioni prezzo;
• MTBF: 25'000 ore;

Inclinometro Serie SST400: cenni costruttivi

Gli inclinometri ad elevata accuratezza serie SST400, sono il frutto di una tecnologia proprietaria sviluppata dal costruttore (che detiene anche diversi brevetti), che ha deciso di avvalersi di elementi sensibili sviluppati in tecnologia MEMS, in luogo ad esempio, dei più convenzionali dispositivi operanti su variazione capacitiva (tipicamente determinata da liquidi interni al sensore). Grazie alle minime dimensioni di questi dispositivi MEMS, gli inclinometri della serie SST400 possono quindi essere facilmente approntati in configurazioni idonee al riievo di parametri su più assi di misura sensibili. Queste soluzioni di misura inclinometriche, prevedono ulteriori chips interni, preposti all'elaborazione del dato offerto dagli elementi sensibili MEMS, così come per il successivo condizionamento ed amplificazione dell'informazione elaborata, per essere infine resa disponibile come uscita analogica, oppure digitale. Nonostante il costo significativamente contenuto di questi dispositivi inclinometrici, anche quando configurati per rilievi pluriassiali, gli inclinometri della serie SST400 offrono una figura di cross-sensitivity molto contenuta (tipicamente migliore di ±0,2% FS).
In sede produttiva, l'inclinometro SST400 è sottoposto a test modale sia per il contenitore che per il circuito elettronico in esso contenuto, in modo da eliminare possibil problemi di risonanza dovuta a vibrazioni: il robusto contenitore metallico (sottoposto a stringenti verifiche dimensionali), è in grado di garantire un livello di protezione ambientale pari ad IP67.

Inclinometro Serie SST400: codifica modelli e campi di misura

- campi di misura: ±5°, ±10°, ±15°, ±30°;
- modelli monoassiali: SST410, SST430, SST450;
- modelli biassiali: SST420, SST440, SST460;
- modelli con uscita in corrente (4÷20 mA): SST410, SST420;
- modelli con uscita in tensione (0÷5 Vcc): SST430, SST440;
- modelli con uscita digitale (RS232; RS485, RS422 & CAN opzionali): SST450, SST460;

Inclinometro Serie SST400: caratteristiche tecniche

• assi in misura: sono disponibili configurazioni monoassiali e biassiali;
• campi di misura: da ±5° a ±30°;
• accuratezza (@ +25°C): ±20" (±5" as option);
• risoluzione: 2";
• ripetibilità: ±9";
• offset: ±0,004°;
• cross axis sensitivity: ±0,2 %FS;
• tempo di warm up: 60 s;
• tempo di riposta: 0,3 s;
• riposta in frequenza: 3 Hz @ -3dB;
• refresh rate: 5 Hz (10 e 20 Hz opzionali);
• segnale di uscita in tensione (SST430, SST440): da 0 a 5 Vcc;
• impedenza (modelli SST430, SST440): 100 Ω (uscita);
• segnale di uscita in corrente (SST410, SST420): da 4 a 20 mA;
• imepdenza (modelli SST410, SST420): 50 MΩ (uscita);
• segnale di uscita digitale (SST450, SST460): RS232 (RS485, RS422, CAN, opzionali);
• caratteristica uscita digitale: 115200 bps (selezionabile), 8 data bits，1 start bit，1 stop bit, none parity;
• sensore di temperatura interno: da -50°C a + 125°C; accuratezza ±1°C
• alimentazione: da 9 a 36 Vcc (meno di 100 mA come autoconsumo);
• campo operabile in temperatura: da -40°C a + 85°C;
• campo in temperatura di immagazzinaggio: da -60°C a + 100°C;
• coefficiente di deriva termica (offset): meno di 0.0006°/°C (da -20°C a + 65°C);
• coefficiente di deriva termica (sensitivity): meno di 0.005°/°C (da -20°C a + 65°C);
• compatibilità EMC: in accordo a EN 61000;
• resistenza di isolamento: maggiore di 100 Mohms;
• MTBF: 25'000 ore;
• shock: 100 g @ 11 ms, three-axis, half-sine
• vibrazioni: 8 grms, da 20 a 2000 Hz, sine
• grado di protezione ambientale: IP67;
• contenitore: in lega di alluminio, 6061-T6;
• connessione elettrica: connettore Binder 712, 7 poli, oppure cavo con pressacavo in metallo;
• dimensioni e peso: vedasi disegno sottostante, o documentazione PDF.

Inclinometro Serie SST400: documentazione di riferimento

- inclinometro SST400 - Data Sheet (english);

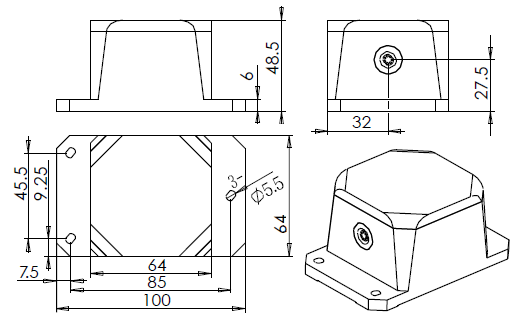

Inclinometro Serie SST400: disegno quotato

Le dimensioni indicate si intendono in mm.

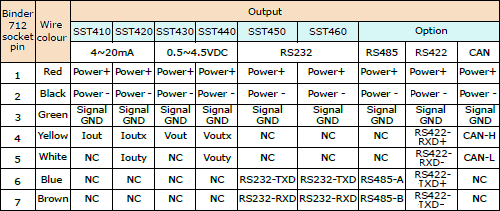

Inclinometro Serie SST400: schema connessioni

Inclinometro Serie SST400: applicazioni tipiche

Gli inclinometri della serie SST400 si sono rivelate utili, ad esempio, in relazione ad antenne, radar orientabili, torri eoliche, apparecchiature solari, tralicci alta tensone e strutture per telecomunicazioni, in ambito automobilistico e medicale, in contesti di automazione industriale, nell'ingegneria civile, nel monitoraggio di frane, nei trasporti, e più in generale, nell'ingegneria meccanica, etc.
