Siete qui: catalogo · inclinometria · inclinometro SST20 Descrizione: Inclinometro low cost serie SST20, per misure di posizione angolare (campi da ±5° a 0÷360°).

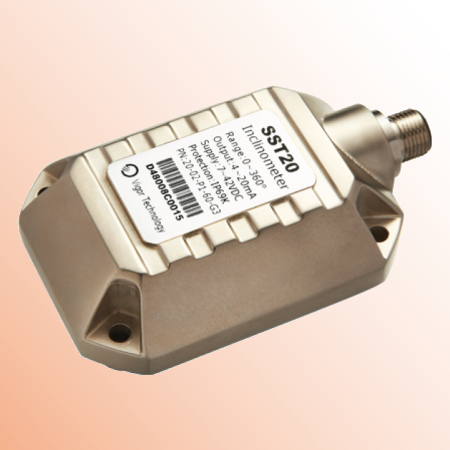

Inclinometro serie SST20

Inclinometro low cost serie SST20 (campi da ±5° a 0÷360°)

Inclinometro Serie SST20: generalità

Basati su elementi sensibili di tipo MEMS, gli inclinometri della serie SST20, possono essere approntati secondo diverse configurazioni di misura (monoassiale e biassiale) e sono in grado di misurare inclinazioni secondo i diversi campi di misura disponibili (compresi tra ±5° e da 0 a 360°), con segnale di misura analogico (segnale in tensione o in corrente), oppure in versione digitale, secondo diversi standard di comunicazione (RS232, RS485, CAN2.0, oppure CANopen).
Il robusto ed affidabile inclinometro serie SST20 (MTBF pari a 10 anni), offre funzionalità di autodiagnostica remota, è disponibile secondo otto diversi campi di misura, ed è in grado di offrire una risposta in frequenza a 3 Hz (massimo 10 Hz): l'errore di misura è inferiore a ±0,15° (versioni con segnale di uscita analogico), e ±0,07° (verioni con segnale di uscita digitale). Per queste sue peculiarità, per la sua economicità e grazie alle sue dimensioni particolarmente contenute, l'inclinometro low cost serie SST20, rappresenta di fatto la soluzione ideale per innumerevoli circostanze applicative.
Gli inclinometri della serie SST20 possono essere alimeentati con basse tensioni continue comprese tra 9 e 36 Vcc.

Inclinometro Serie SST20: caratteristiche principali

• buona accuratezza di misura (±0.15° versioni analogiche, ±0.07° verioni digitali);
• risposta in frequenza: 3 Hz (max 10 Hz);
• trasduttori di posizione angolare di tipo MEMS;
• disponibilità di versioni mono e biassiali;
• ampia gamma di campi di misura disponibili (da ±5° a 0÷360°);
• disponibile per installazione orizzontale, verticale, apicale, etc.;
• autocorrezione per gli errori di installazione;
• shock: fino a 1500g, durante la normale operatività;
• disponibilità di diverse tipologie di uscite, analogiche e digitali;
• "cross-axis" sensitivity: ±0,5% FS.

Inclinometro Serie SST20: cenni costruttivi

Gli inclinometri low cost serie SST20, sono il frutto di una tecnologia proprietaria sviluppata dal costruttore (che detiene anche diversi brevetti), che ha deciso di avvalersi di elementi sensibili sviluppati in tecnologia MEMS, in luogo ad esempio, dei più convenzionali dispositivi operanti su variazione capacitiva (tipicamente determinata da liquidi interni al sensore). Grazie alle minime dimensioni di questi dispositivi MEMS, gli inclinometri della serie SST20 possono quindi essere facilmente approntati in configurazioni idonee al riievo di parametri su più assi di misura sensibili. Queste soluzioni di misura inclinometriche, prevedono ulteriori chips interni, preposti all'elaborazione del dato offerto dagli elementi sensibili MEMS, così come per il successivo condizionamento ed amplificazione dell'informazione elaborata, per essere infine resa disponibile come uscita analogica, oppure digitale. Nonostante il costo contenuto di questi dispositivi inclinometrici, anche quando configurati per rilievi pluriassiali, gli inclinometri della serie SST20 offrono una figura di cross-sensitivity molto contenuta (tipicamente migliore di ±0,5% FS).
In sede produttiva, l'inclinometro SST20 è sottoposto a test modale sia per il contenitore che per il circuito elettronico in esso contenuto, in modo da eliminare possibil problemi di risonanza dovuta a vibrazioni: il robusto contenitore metallico (sottoposto a stringenti verifiche dimensionali), è in grado di garantire un livello di protezione ambientale pari ad IP67.

Inclinometro Serie SST20: codifica modelli e campi di misura

- campi di misura: ±5°, ±10°, ±15°, ±30°, ±45°, ±60°, ±90°, 0÷360° (±180° per monoassiale);

Inclinometro Serie SST20: caratteristiche tecniche

• assi in misura: sono disponibili configurazioni monoassiali e biassiali;
• campi di misura: da ±5° a 0÷360°;
• risoluzione: 0,01°;
• accuratezza (versioni analogiche): ±0.15° (da -15°C a +50°C);
• accuratezza (versioni digitali): ±0.07° (da -15°C a +50°C);
• cross axis sensitivity: ±0,5 %FS;
• ripetibilità: ±0,02° (monoassiale) ±0,05° (biassiale);
• offset: ±0,02° (monoassiale) ±0,05° (biassiale);
• bandwidth: 3 Hz, (10 Hz max);
• tempo di riposta: 0,3 s @ t 90;
• rateo di refresh: 5 Hz (50 Hz max);
• warming time: 60 s;
• funzioni: zeroing, baud rate, refresh rate, zero point correction, bandwidth, ID address;
• segnale di uscita (tensione): da 0,5 a 4,5 Vcc;
• segnale di uscita (corrente): da 4 a 20 mA;
• uscita digitale (8 data bits，1 start bit，1 stop bit, none parity): RS232, RS485, CAN2.0, CANopen;
• alimentazione (versioni in tensione o currente): da 9 a 36 Vcc (meno di 25 mA);
• alimentazione (versioni con uscita digitale): da 9 a 36 Vcc (meno di 15 mA);
• campo operabile in temperatura: da -40°C a + 85°C;
• compatibilità EMC: in accordo a EN 61000;
• resistenza di isolamento: maggiore di 100 Mohms;
• MTBF: 10 anni;
• shock: 100 g @ 11 ms，three-axis，half-sine
• vibrazioni: 8 gr, da 20 a 2000 Hz, sine
• grado di protezione ambientale: IP67;
• connessione elettrica: connettore M12, 5 poli;
• dimensioni e peso: vedasi disegno sottostante, o documentazione PDF.

Inclinometro Serie SST20: documentazione di riferimento

- inclinometro SST20 - Data Sheet (english);

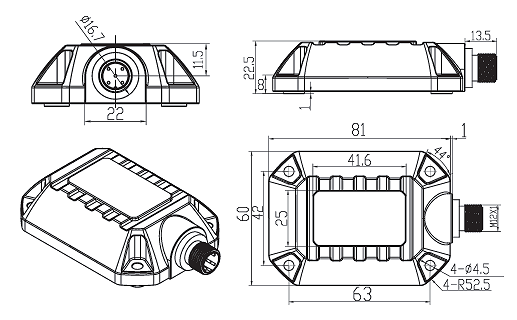

Inclinometro Serie SST20: disegno quotato

Le dimensioni indicate si intendono in mm.

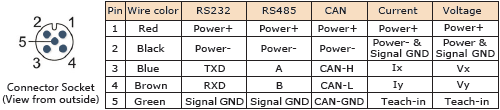

Inclinometro Serie SST20: schema connessioni

Inclinometro Serie SST20: applicazioni tipiche

Gli inclinometri della serie SST20 si sono rivelate utili, ad esempio, in relazione ad antenne, radar orientabili, torri eoliche, tralicci alta tensone e strutture per telecomunicazioni, in ambito automobilistico, in contesti di automazione industriale, nell'ingegneria civile, nel monitoraggio di frane, nei trasporti, e più in generale, nell'ingegneria meccanica, etc.
