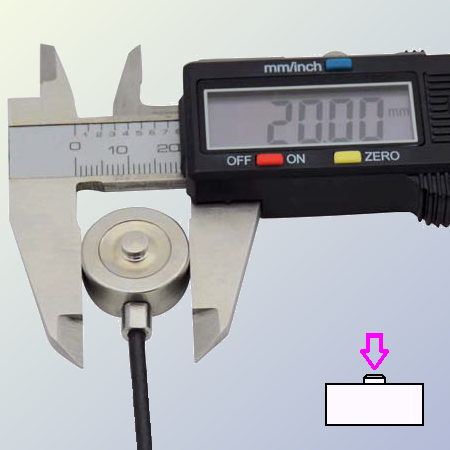

Cella di carico a bottone, per misure di forza di compressione da realizzarsi in spazi contenuti (campi da 50 N a 10'000 N)
Cella di Carico Serie s_FCLB: generalità
Le celle di carico a bottone della serie s_FCLB sono dei dispositivi meccanici basati su strain gauges (estensimetri), pensati per il rilievo delle forze di compressione,
da realizzarsi tipicamente in condizioni di limitato spazio di installazione.
La cella di carico serie s_FCLB è disponibile con 10 diversi campi di misura, tutti basati su una configurazione di strain gauges disposti a ponte di Weathstone
intero (700 ohms). Le celle di carico miniatura serie s_FCLB sono caratterizzate da dimensioni decisamente contenute, e pertanto risultano particolarmente idonee
per macchine operatrici, sensori tattili in robotica, automotive ed automazione, così come per piccoli sistemi di pesatura, anche distribuiti su più punti.
Ogni cella di carico è fornito con slip di calibrazione di fabbrica, tracciabile agli standard nazionali metrologici cinesi.
Cella di Carico Serie s_FCLB: caratteristiche principali
buona accuratezza di misura;
costruzione miniatura;
esecuzione in acciaio, IP65;
trasduttori di forza termocompensati;
ampia gamma di campi di misura disponibili (da 50 N a 10'000 N);
costruzione corpo sensore senza saldature, lavorato da barra piena;
cella di carico fornita completa di slip di calibrazione.
Cella di Carico Serie s_FCLB: cenni costruttivi
La struttura metallica a corpo unico della cella di carico s_FCLB, viene ottenuta per lavorazione meccanica da barra metallica piena, onde evitare strutture sensorie
assemblate o saldate, che peggiorerebbero la prestazione finale del trasduttore di coppia (sia in termini di accuratezza complessiva, ma soprattutto sotto forma di
errore di isteresi). Tipicamente questa struttura metallica ospite viene sagomata in modo particolare rispetto al tipo di sollecitazione meccanica per cui la stessa
viene finalizzata,
in modo da poter rilevare e "concentrare" gli effetti del fenomeno applicato, in zone specifiche della struttura stessa. In queste stesse zone, vengono deposte ed
incollate delle resistenze estensimetriche (strain gauges), che hanno la prerogativa di modificare il loro valore ohmico, in funzione della sollecitazione
meccanica alla quale sono stati sottoposti: questi estensimetri sono quindi elettricamente collegati a ponte di Weathstone intero, in modo da risultare
particolarmente sensibili ad ogni minima sollecitazione applicata, rispetto alla condizione di equilibrio, a riposo.
Ulteriori dispositivi passivi, garantiscono la termocompensazione della cella di carico (correggendo le derive termiche degli estensimetri) ed il bilanciamento a zero
della configurazione di estensimetri (riduzione della figura di offset), in modo che il segnale di trasduzione, a riposo, coincida (per quanto possibile),
con lo zero elettrico.
Tipicamente, la configurazione di estensimetri viene poi protetta con strati protettivi in elastomero (o altri materiali plastici) e/o con gusci metallici esterni
protettivi.
I trasduttori di forza di questa serie non sono amplificati, si comportano quindi come dispositivi passivi puramente raziometrici, e per tale ragione il loro segnale
di uscita viene tipicamente definito come mV/V, ovvero mV di segnale per Volt di alimentazione: esemplificando e considerando un trasduttore di coppia con segnale di
uscita pari a 2 mV/V, alimentato a 10 Vcc, si intende che lo span del segnale offerto, è pari a 2 mV x 10 Vcc => 20 mV di segnale.
Cella di Carico Serie s_FCLB: codifica modelli e campi di misura
Le celle di carico della serie s_FCLB, sono disponibili con campi di misura come da seguente prospetto:
s_FCLB (corpo in stainless steel): 50, 100, 200, 300, 500, 1'000, 2'000, 3'000, 5'000 e 10'000 N;
Cella di Carico Serie s_FCLB: caratteristiche tecniche
esecuzione: in acciaio, miniatura, IP65;
campi di misura: da 50 a 10'000 N;
massimo sovraccarico statico: 1,5 volte il campo nominale;
segnale di uscita nominale: da 1,0 a 1,5 mV/V di alimentazione;
tensione di eccitazione: da 3 a 10 Vcc;
non linearità: ±0,5% RO (isteresi: ±0,5% RO);
non ripetibilità: ±0,2% RO (creep @ 30 min.: ±0,1% RO);
bilanciamento di zero: ±0,1 mV/V;
campo in temperatura compensato: da –10°C a +40°C;
campo in temperatura operativo: da -20° C a +60°C;
effetti in temperatura sullo zero: ±0,05% RO/°C;
effetti in temperatura sullo span ±0,01% RO/°C;
impedenza del ponte (ingresso): 700 ohms (min);
impedenza del ponte (uscita): 700 ohms (min);
resistenza di isolamento: maggiore di 5'000 Mohms;
connessione elettrica: 3 mt. di cavo (Ø 3 mm), con 4 conduttori liberi (con schermo);
dimensioni: vedasi disegno sottostante, o documentazione PDF.
RO deve essere inteso come "Rated Output".
Cella di Carico Serie s_FCLB: documentazione di riferimento
Cella di Carico Serie s_FCLB: applicazioni tipiche
Le celle di carico miniatura serie s_FCLB si sono rivelate particolarmente utili in relazione a macchine di montaggio automatiche, automotive, robotica, misurazione multi-punto,
macchine bobinatrici, macchine utensili, macchine prova autovetture, dispositivi elettromedicali, macchine per fitness, controlli qualitativi etc.
Siete qui: catalogo · forza e peso· cella di carico s_FCLB Descrizione: cella di carico a bottone miniatura serie s_FCLB, idonea per misure di forza di compressione (campi da 50 N a 10'000 N).
Cella di carico a bottone serie s_FCLB
Cella di carico a bottone, per misure di forza di compressione da realizzarsi in spazi contenuti (campi da 50 N a 10'000 N)
Cella di Carico Serie s_FCLB: generalità
Le celle di carico a bottone della serie s_FCLB sono dei dispositivi meccanici basati su strain gauges (estensimetri), pensati per il rilievo delle forze di compressione, da realizzarsi tipicamente in condizioni di limitato spazio di installazione.
La cella di carico serie s_FCLB è disponibile con 10 diversi campi di misura, tutti basati su una configurazione di strain gauges disposti a ponte di Weathstone intero (700 ohms).
Le celle di carico miniatura serie s_FCLB sono caratterizzate da dimensioni decisamente contenute, e pertanto risultano particolarmente idonee per macchine operatrici, sensori tattili in robotica, automotive ed automazione, così come per piccoli sistemi di pesatura, anche distribuiti su più punti.
Ogni cella di carico è fornito con slip di calibrazione di fabbrica, tracciabile agli standard nazionali metrologici cinesi.
Cella di Carico Serie s_FCLB: caratteristiche principali
Cella di Carico Serie s_FCLB: cenni costruttivi
La struttura metallica a corpo unico della cella di carico s_FCLB, viene ottenuta per lavorazione meccanica da barra metallica piena, onde evitare strutture sensorie assemblate o saldate, che peggiorerebbero la prestazione finale del trasduttore di coppia (sia in termini di accuratezza complessiva, ma soprattutto sotto forma di errore di isteresi). Tipicamente questa struttura metallica ospite viene sagomata in modo particolare rispetto al tipo di sollecitazione meccanica per cui la stessa viene finalizzata,
in modo da poter rilevare e "concentrare" gli effetti del fenomeno applicato, in zone specifiche della struttura stessa. In queste stesse zone, vengono deposte ed
incollate delle resistenze estensimetriche (strain gauges), che hanno la prerogativa di modificare il loro valore ohmico, in funzione della sollecitazione
meccanica alla quale sono stati sottoposti: questi estensimetri sono quindi elettricamente collegati a ponte di Weathstone intero, in modo da risultare
particolarmente sensibili ad ogni minima sollecitazione applicata, rispetto alla condizione di equilibrio, a riposo.
Ulteriori dispositivi passivi, garantiscono la termocompensazione della cella di carico (correggendo le derive termiche degli estensimetri) ed il bilanciamento a zero
della configurazione di estensimetri (riduzione della figura di offset), in modo che il segnale di trasduzione, a riposo, coincida (per quanto possibile),
con lo zero elettrico.
Tipicamente, la configurazione di estensimetri viene poi protetta con strati protettivi in elastomero (o altri materiali plastici) e/o con gusci metallici esterni protettivi.
I trasduttori di forza di questa serie non sono amplificati, si comportano quindi come dispositivi passivi puramente raziometrici, e per tale ragione il loro segnale di uscita viene tipicamente definito come mV/V, ovvero mV di segnale per Volt di alimentazione: esemplificando e considerando un trasduttore di coppia con segnale di uscita pari a 2 mV/V, alimentato a 10 Vcc, si intende che lo span del segnale offerto, è pari a 2 mV x 10 Vcc => 20 mV di segnale.
Cella di Carico Serie s_FCLB: codifica modelli e campi di misura
Le celle di carico della serie s_FCLB, sono disponibili con campi di misura come da seguente prospetto:
Cella di Carico Serie s_FCLB: caratteristiche tecniche
RO deve essere inteso come "Rated Output".
Cella di Carico Serie s_FCLB: documentazione di riferimento

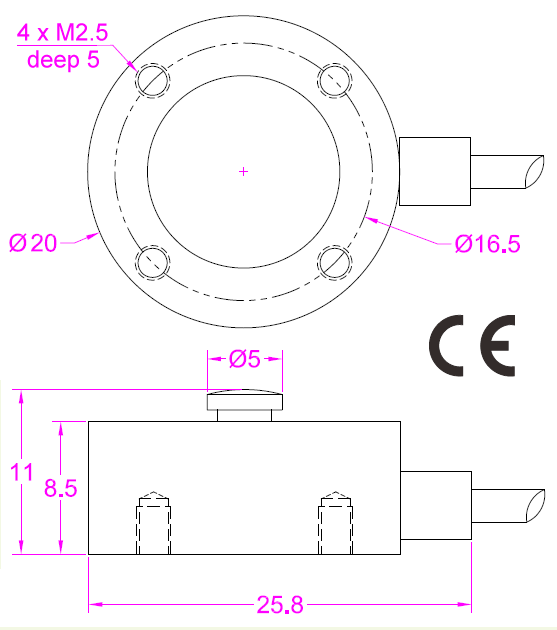

Cella di Carico Serie s_FCLB: disegno quotato
Le dimensioni indicate si intendono in mm.
Cella di Carico Serie s_FCLB: schema connessioni
Cella di Carico Serie s_FCLB: applicazioni tipiche
Le celle di carico miniatura serie s_FCLB si sono rivelate particolarmente utili in relazione a macchine di montaggio automatiche, automotive, robotica, misurazione multi-punto, macchine bobinatrici, macchine utensili, macchine prova autovetture, dispositivi elettromedicali, macchine per fitness, controlli qualitativi etc.
