Accelerometro serie SSA100

Accelerometro con uscita digitale serie SSA100, per misure di accelerazioe e di frequenza di vibrazione (campi da ±1 g a ±16 g)

Accelerometro Serie SSA100: generalità

Basati su elementi sensibili di tipo MEMS, gli accelerometri della serie SSA100, possono essere approntati secondo diverse configurazioni di misura (monoassiale, biassiale e triassiale) e sono in grado di fornire dati circa la frequenza di vibrazione e l'accelerazione, direttamente su uscita digitale, disponibile secondo diversi standard di comunicazione (RS232, RS485, RS422, CAN2.0, CANopen oppure Ethernet).
Il robusto ed affidabile accelerometro SSA100 (MTBF pari a 10 anni) è disponibile secondo cinque diversi campi di misura (±1g, ±2g, ±4g, ±8g e ±16g), ed è in grado di offrire una risposta in frequenza tra 0 a 1 kHz: l'errore di non linearità è inferiore a ±0,5% FS.
Per queste sue peculiarità e grazie alle sue dimensioni particolarmente contenute, l'accelerometro serie SSA100 può agevolmente assolere a rilievi in campo, senza necessità di particolari quanto complesse soluzioni di acquisizione, e nemmeno di particolari software di analisi.
Gli accelerometri con uscita digitale della serie SSA100 possono essere alimeentati con basse tensioni continue comprese tra 9 e 36 Vcc: la loro costruzione elettronica è conforme alla normativa CE.

Accelerometro Serie SSA100: caratteristiche principali

• buona accuratezza di misura;
• non linearità: migliore dello 0.5% FS;
• trasduttori di accelerazione di tipo MEMS;
• disponibilità di versioni mono, biassiali e triassiali;
• ampia gamma di campi di misura disponibili (da ±1 g a ±16 g);
• soglia di allarme impostabile per accelerazione o per frequenza di vibrazione;
• filtro passa alto integrato, filtri passa basso o passa banda disponibili opzionalmente;
• disponibilità di diverse tipologie di uscita digitale (RS232, RS485, Ethernet, etc. );
• "cross-axis" sensitivity: ±1,5% FS (standard), ±1% FS, ±0,5% FS e ±0,1 FS (opzionali).

Accelerometro Serie SSA100: cenni costruttivi

Gli accelerometri con uscita digitale serie SSA100, sono il frutto di una tecnologia proprietaria sviluppata dal costruttore (che detiene anche diversi brevetti), che ha deciso di avvalersi di elementi sensibili sviluppati in tecnologia MEMS, in luogo ad esempio, dei più convenzionali dispositivi operanti su variazione capacitiva (tipicamente determinata da liquidi interni al sensore). Grazie alle minime dimensioni di questi dispositivi MEMS, gli accelerometri della serie SSA100 possono quindi essere facilmente approntati in configurazioni idonee al riievo di parametri su più assi di misura sensibili. Queste soluzioni di misura elettroniche, prevedono un chip interno ad alta velocità, in grado di elaborare, praticamente in tempo reale (FFT analysis), l'accelerazione e la frequenza di vibrazione rilevati (questi parametri sono infatti elaborati entro 1 msec). Nonostante il costo contenuto di questi dispositivi accelerometrici, anche quando configurati per rilievi pluriassiali, gli accelerometri della serie SSA100 offrono una figura di cross-sensitivity molto contenuta (tipicamente migliore di ±1,5% FS): opzionalmente sono disponibili versioni con prestazioni migliorate, in modo da soddisfare anche i più esigenti requisiti applicativi.
L'accelerometro SSA100 è ospitato in un contenitore metallico (sottoposto a stringenti verifiche dimensionali), capace di garantire un livello di protezione ambientale pari ad IP67.

Accelerometro Serie SSA100: codifica modelli e campi di misura

- campi di misura: ±1, ±2, ±4, ±8 e ±16 g;

Accelerometro Serie SSA100: caratteristiche tecniche

• assi in misura: sono disponibili configurazioni monoassiali, biassiali e triassiali;
• campi di misura (accelerazione): da ±1 g a ±16 g;
• risoluzione (accelerazione): da 0,1 a 2 g (in funzione del campo di misura);
• offset (accelerazione): ±5 mg @ 25℃ @ ±2 g range, ottimizzabile;
• risposta in frequenza (accelerazione): da 0 a 1 kHz;
• campo di misura (frequenza di vibrazione): da 0 a 1 kHz;
• accuratezza (frequenza di vibrazione): migliore del ±5 %;
• risoluzione (frequenza di vibrazione): 0.1 Hz;
• filtro digitale (passa basso) integrato: 10, 20, 40, 75, 150, 300, 600, 1200 Hz, programmabile;
• filtri digitali aggiuntivi (opzionali): 1 Hz (passa alto) e da 0,2 a 300 Hz (passa banda);
• deriva termica (offset): ±0.5 mg/K;
• deriva termica (sensitivity): ±0,01 %FS/K;
• shock: 1500 g @ 1 ms，three-axis，half-sine
• vibrazioni: 4 gr, da 20 a 2000 Hz, sine
• parametri in uscita: accelerazione e frequenza di vibrazione;
• interfaccia di uscita: RS232, RS485, RS422, CAN2.0, CANopen oppure Ethernet;
• rateo di refresh: da 50 a 400 Hz;
• campo operabile in temperatura: da -40°C a + 85°C;
• resistenza di isolamento: maggiore di 100 Mohms;
• grado di protezione ambientale: IP67;
• connessione elettrica: connettore M12, 8 poli;
• dimensioni e peso: vedasi disegno sottostante, o documentazione PDF.

Accelerometro Serie SSA100: documentazione di riferimento

- accelerometro SSA100 - Data Sheet (english);

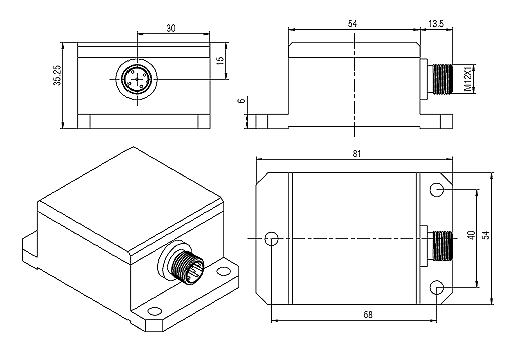

Accelerometro Serie SSA100: disegno quotato

Le dimensioni indicate si intendono in mm.

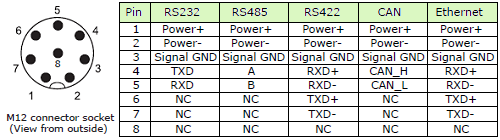

Accelerometro Serie SSA100: schema connessioni

Accelerometro Serie SSA100: applicazioni tipiche

Gli accelerometri della serie SSA100 si sono rivelate utili, ad esempio, in relazione ad antenne e radar orientabili, in ambito automobilistico, in contesti di automazione industriale, nell'ingegneria civile, nel monitoraggio di spedizioni, nei trasporti ferroviari, e più in generale, nell'ingegneria meccanica, etc.
